CimatronE

CAD/CAM pro návrh a výrobu forem, lisovacích a postupových nástrojů

CimatronE je softwarové řešení z produkce izraelské firmy Cimatron Ltd. Jedná se o modulární, parametrický a plně asociativní CAD/CAM systém. Stručně jej lze charakterizovat jako strojírensky orientovaný produkt pro 2D/3D konstruování s možností vytváření asociativní výkresové dokumentace a generování NC programů. V České republice je tato aplikace využívána ve firmách, jako je např. Narex Bystřice, ZPS Slévárna, KASKO-Formy, Elmarco, Klein&Blažek, Západočeská univerzita v Plzni aj. Cimatron byl v distribuci firmy GRALL, a. s. od roku 1993 až do r. 2003, kdy byla převedena distribuční práva na její dceřinou společnost DAGIS. Od ledna 2008, po akvizici Gibbs and Associates izraelskou firmou Cimatron Ltd., jsou všechny produkty společnosti Cimatron prodávány a podporovány firmou technology-support s.r.o., současným distributorem produktu GibbsCAM v České republice a na Slovensku.

Komu je CimatronE určen?
CimatronE je strojírensky orientovaný CAD/ CAM systém nacházející uplatnění především při:
• Převzetí 3D modelu (od zákazníka, nebo z vlastní konstrukce) a zpracování NC technologie pro výrobu zadaného dílu třískovým nebo elektroerozivním obráběním. Toto je typická úloha např. z oblasti výroby forem, kdy zákazník přichází s přesně definovaným finálním výrobkem a úkolem uživatele Cimatronu je v krátkém čase vyrobit pomocí NC technologií kompletní formu pro výrobu tohoto výrobku.
• Zpracování konstrukce zadaného funkčního celku (výrobku, sestavy, nástroje). Výstupem je výkresová dokumentace i model daného konstručního celku. Toto je typická úloha při konstrukci postupových nástrojů pro tváření plechů, ale např. i vstřikovacích forem na plast.
• Kombinaci obou CAD i CAM činností.

Charakteristika CimatronE
CimatronE je modulární systém. Uživatel pracuje v jedné ze dvou základních konfigurací:
• Designer Solution je konstrukční CAD software kombinující techniky plošného a objemového modelování dílů. Výsledné celky, vzniklé z plošného nebo objemového modelování, lze kombinovat a vzájemně převádět. V Designer Solution jsou nástroje pro práci v sestavách, tvorbu výkresové dokumentace. CimatronE je vyvíjen jako produkt, který dokáže přejímat data ze standardních CAD formátů a dokáže se vypořádat i s nízkou kvalitou importovaných dat.
• NC Solution je CAD/CAM aplikace, určená pro přípravu NC programů pro 3 až 5 osé CNC frézovací stroje. Součástí je i plnohodnotný CAD, plně hybridní modelář, bez kterého se nemůže ani technolog obejít. K často využívaným nadstavbovým konstrukčně technologickým modulům patří např. řešení pro automatizovaný návrh elektrod Electrode Solution, Mold-Design pro generování sestav vstřikovacích forem, Die Desing pro návrh lisovacích postupových nástrojů a ReEnge Solution pro reverzní engineering.

Novinka na trhu NÁVRH LISOVACÍCH POSTUPOVÝCH NÁSTROJŮ
S přihlédnutím k potřebám výrobců, zabývajících se lisováním plechových výlisků – tj. přesným stříháním a ohýbáním byla navržena aplikace, odstraňující zásadní nepřesnosti při rozvinu dílů a usnadňující jak samotnou úvodní rozvahu nad rozvinem a rychlou tvorbu nabídky nástroje, tak i jeho detailní konstrukci a výrobu. Aplikace poskytuje všechny nutné nástroje pro zvýšení flexibility při návrhu technologičnosti konstrukce s ohledem na využití praktických zkušeností uživatelů a umožňuje efektivní konstrukci střižných, ohýbacích a postupových nástrojů.
• Pro rozvin plechového dílu nabízí CimatronE řadu funkcí založených na využití znalostí fyzikálních charakteristik materiálu a analýzy konečných prvků. Výkonné CAD funkce umožňují rychlou tvorbu zástupné matematické geometrie z importovaných či odvozených dat.
• Už při předběžném návrhu je zohledněn tvar výlisku včetně postupných kroků rozvíjení (s akceptací polohy neutrálních vláken).
• Předběžný návrh slouží také k rychlé kalkulaci ceny, a tím i vytvoření kompetentní nabídky.
• Die Desing pro návrh lisovacích postupových nástrojů umožní rychlý návrh střižného plánu, realistickou vizualizaci a následně i zefektivní jednotlivé kroky osdtřihu. Navrhne umístění rozvinutého dílu s optimálním využitím materiálu na plechový pás, uživatel určí počet kroků a na základě rozměrů součásti, pevnostních charakteristik materiálu a dalších parametrů pak vloží pro každý krok patřičný tvar rozvinu. Celá konstrukce postupového nástroje, a už sekce střižné, ohybové nebo tažné, je komplexem dat, odvozených z jednotlivých fází rozvinu, normalizovaných a katalogových dílů a dalších technologických součástí. Pro návrh a konstrukce lze využívat:

– geometrické funkce pro rozviny a deformace ohýbaných, zkroucených a jinak tvarovaných prvků
– možnost vytváření a ukládání rozmístění layoutů podle Vašich potřeb
– FEA (Finite Element Analysis) – analýza ztenčení dílu, jeho deformací a odhalení nebezpečných zón s možností vzniku trhlin
– hybridní modelář, speciálně doplněn o efektivní CAD funkce při tvorbě nástrojů např. protažení dělicí roviny, prostorové zaoblovaní ostrých rohů výlisku atd.
– konstrukční prvky pro rychlou tvorbu technologických dílů (hledáčky, dorazy, stěrače, vedení…)
– nástroje pro stanovení minimálního odpadu, můstků, a postupových prolisů
– návrh střižného plánu, určený počtem kroků a materiálovými charakteristikami
– katalogy dílů a mechanismů (kotevní a vodící desky, sloupky apod.)
– automaticky generovaný kusovník

• Klíčem k ekonomickému a produktivnímu lisování je analýza, umožňující svými algoritmy lépe predikovat možná úskalí a problémové prvky v procesu tváření, a tím se vyvarovat zmetkovitosti při výrobě. FEA (Finite Element Analysis) přesně identifikuje zúžení a pěchování materiálu a umožní uživateli navrhnout jiné řešení či změny v konstrukci. Tak se předejde odhalení trhlin ve výlisku až po vyrobení lisovacího nářadí nebo při výrobě prvních kusů.

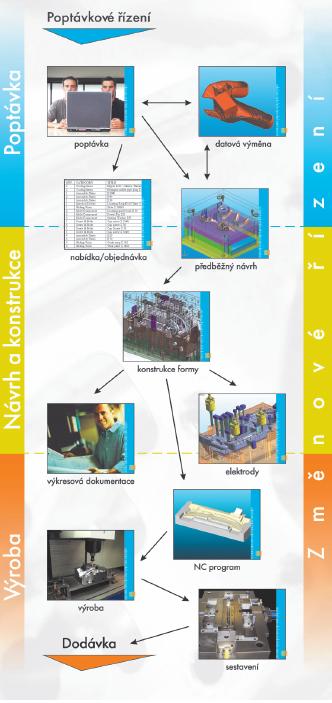

NÁVRH VSTŘIKOVACÍ FORMY
– z teorie do praxe Mnoho procesů z oblasti tvorby forem začíná importem dat z jiných CAD systémů. CimatronE zde nabízí širokou paletu převodníků dat z/do formátů (DXF, DWG, IGES, STEP, CATIA, Pro/E aj.) včetně možností jejich úprav a doladění. Po úspěšném načtení dat vytvoří uživatel pomocí výkonného hybridního modeláře předběžný návrh vstřikovací formy. V této fázi je možno urychlit práci použitím standardních normalizovaných dílů např. z knihovny HASCO, DME, STRACK,MISUMI, MEUSBURGER aj.

Objemový nebo otevřený plošný model výlisku je použit k vygenerování dutiny formy. Pro její detailní konstrukci slouží v CimatronE množství funkcí, které tento software poskytuje k analýze úkosů, otevírání částí formy, vkládání vyhazovačů, chladicích kanálů, vtokové soustavy. Většina komponent a částí forem je vyráběna obráběním – frézováním, malá část i elektroerozivním
obráběním nebo drátořezáním. 3D data, předaná z konstrukce do technologie, slouží jako podklad pro vygenerování drah nástrojů a technologií obráběcího procesu. Stále se zvyšující výkonnost hardware nabízí konstruktérům a technologům současnou práci několika uživatelů na jednom projektu, kdy se např. paralelně zpracovávají oddělené technologické celky, jako jsou spodní
a horní díly formy. Takto mohou různí lidé pracovat simultánně na stejném projektu, čímž urychlují proces konstrukce a následně i předání podkladů do technologie a výroby.

Má smysl se o tento systém zajímat?
Proč a kdy? Shrneme-li výše uvedená fakta a praktické poznatky z používání CimatronE, lze tento CAD/CAM systém doporučit všude tam, kde je kladen důraz na rychlý vývoj a konstrukci forem, lisovacích postupových nástrojů a precizní zpracování NC technologie s vysokými nároky na přesnost a kvalitu výstupů z CAD/CAM systému. Jak bylo uvedeno, CimatronE míří především do oblasti nástrojáren. Tento software byl vyvinut s cílem minimalizovat čas, který tyto firmy potřebují na proces od zpracování nabídky na zákazníkovu poptávku až po dodání hotového výrobku (nástroje či formy) zadavateli.
